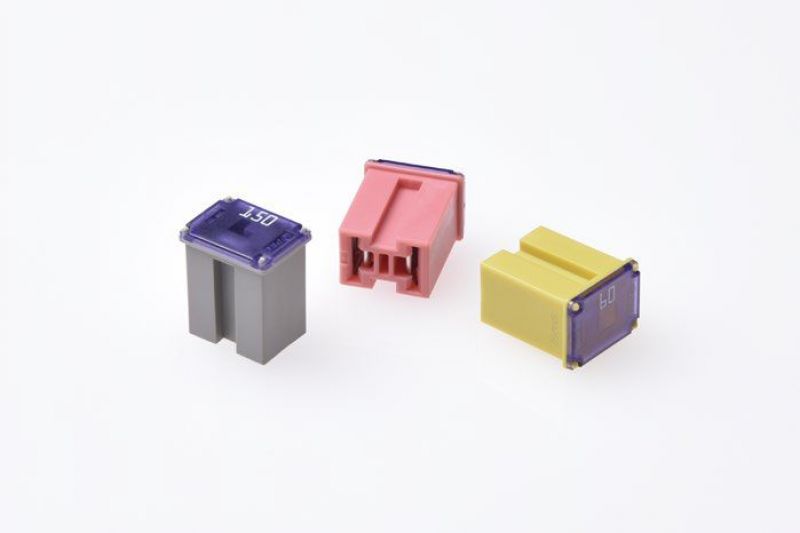

SBFC-ET
⼀般仕様
- 定格電圧
- DC58V
- 定格遮断容量
- 1000A
- 推奨トルク
- -
- 推奨使⽤温度
- -40℃～120℃
- 挿⼊⼒
- 44.1N以下
- 抜き⼒
- 9.8N～24.5N
- 梱包数
- 500個
- 規格
- -
使用温度の詳細は別途お問い合わせください。
溶断特性
| 試験電流（A） | 溶断時間 | |
| 最小 | 最大 | |
| 定格電流の110％ | 4時間 | - |
| 定格電流の150％ | 30秒 | 3600秒 |
| 定格電流の200％ | 5秒 | 100秒 |
| 定格電流の350％ | 0.2秒 | 7秒 |
| 定格電流の600％ | 0.04秒 | 1秒 |
ヒューズ特性は使用状況により変化する場合があります。
ラインナップ
| 定格電流(A) | 製品品番 | ハウジングカラー | 抵抗値 | 電圧降下 |
| 50A | 3340 | Red | 1.23 mΩ | 84.4 mV |
| 60A | 3350 | Yellow | 0.99 mΩ | 91.2 mV |
| 70A | 3360 | Brown | 0.95 mΩ | 84.2 mV |
| 80A | 3370 | Black | 0.88 mΩ | 84.2 mV |
| 100A | 3380 | Blue | 0.72 mΩ | 86.5 mV |
| 125A | 3390 | Pink | 0.56 mΩ | 97.9 mV |
| 150A | 3400 | Gray | 0.52 mΩ | 107.1 mV |
定格電流の100%通電時
