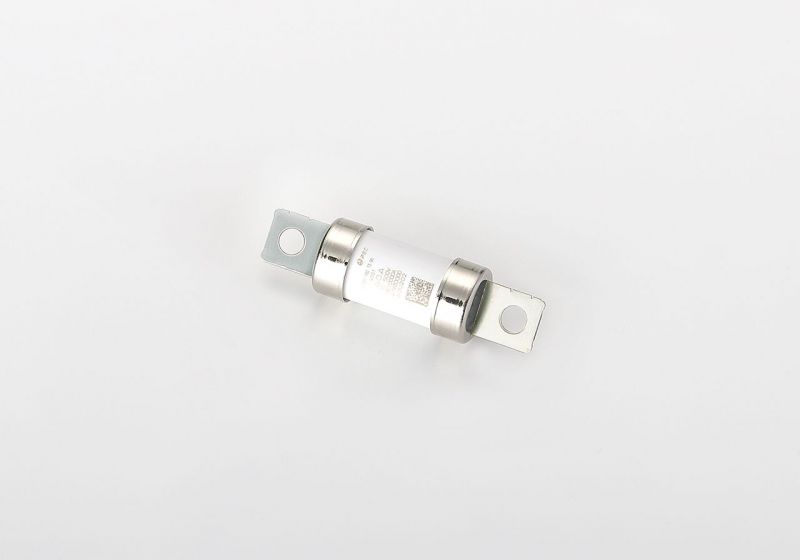

EVFC (Φ20) DC 500V
⼀般仕様
- 定格電圧
- DC500V
- 定格遮断容量
- 20000A
- 推奨トルク
- 9.0±1.0N･m (M6 Bolt)
- 推奨使⽤温度
- -40℃～125℃
- 挿⼊⼒
- -
- 抜き⼒
- -
- 梱包数
- 140個
- 規格
- -
使用温度の詳細は別途お問い合わせください。
溶断特性
| 試験電流（A） | 溶断時間 | |
| 最小 | 最大 | |
| 定格電流の110％ | 4時間 | - |
| 定格電流の135％ | 150秒 | 3600秒 |
| 定格電流の150％ | 20秒 | 1000秒 |
| 定格電流の200％ | 8秒 | 150秒 |
| 定格電流の300％ | 1秒 | 15秒 |
| 定格電流の500％ | 0.05秒 | 1秒 |
ヒューズ特性は使用状況により変化する場合があります。
ラインナップ
| 定格電流(A) | 製品品番 | 締結ボルト | 直径 | 抵抗値 | 電圧降下 |
| 60A | 2801 | M6 | 20 | 1.4 mΩ | 48 mV |
| 70A | 2802 | M6 | 20 | 1.2 mΩ | 49 mV |
| 80A | 2803 | M6 | 20 | 1.1 mΩ | 49 mV |
| 100A | 2804 | M6 | 20 | 0.9 mΩ | 51 mV |
| 125A | 2805 | M6 | 20 | 0.7 mΩ | 51 mV |
定格電流の50%通電時
＊掲載ラインナップ以外でご要望がある場合は、別途お問い合わせください。
＊基板付けタイプは仕様調整中です。詳しくは、別途お問い合わせください。
