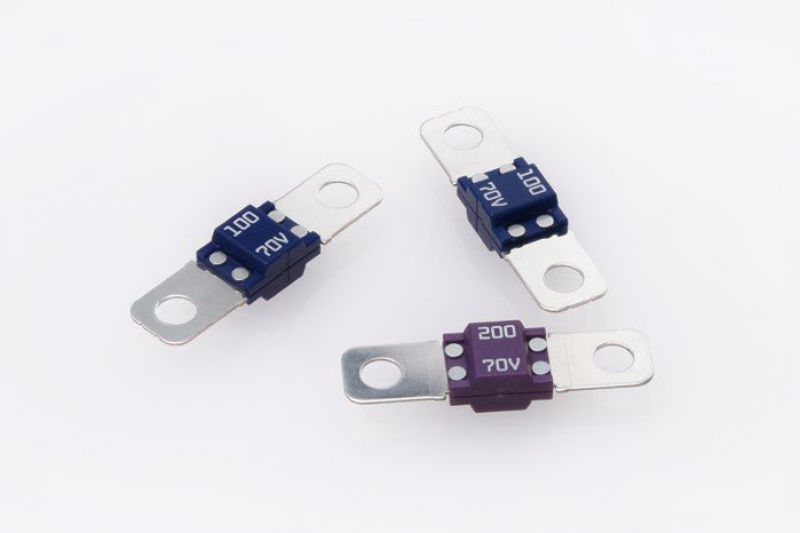

SBFW-L48V-M6L
⼀般仕様
- 定格電圧
- DC70V
- 定格遮断容量
- 2500A
- 推奨トルク
- 9.0±1.0
- 推奨使⽤温度
- -40℃～120℃
- 挿⼊⼒
- -
- 抜き⼒
- -
- 梱包数
- 2000個
- 規格
- ISO20934
使用温度の詳細は別途お問い合わせください。
溶断特性
| 試験電流（A） | 溶断時間 | |
| 最小 | 最大 | |
| 定格電流の100％ | 100時間 | - |
| 定格電流の135％ | 300秒 | 3600秒 |
| 定格電流の150％ | 90秒 | 500秒 |
| 定格電流の200％ | 1秒 | 50秒 |
| 定格電流の300％ | 0.3秒 | 4秒 |
| 定格電流の500％ | 0.1秒 | 1秒 |
| 定格電流の600％ | 0.07秒 | 0.7秒 |
ヒューズ特性は使用状況により変化する場合があります。
ラインナップ
| 定格電流(A) | 製品品番 | ハウジングカラー | 抵抗値 | 電圧降下 |
| 30A | 3005 | Orange | 作成中 | 120 mV |
| 40A | 3015 | Green | 作成中 | 120 mV |
| 50A | 3025 | Red | 作成中 | 120 mV |
| 60A | 3035 | Yellow | 作成中 | 110 mV |
| 70A | 3045 | Brown | 作成中 | 110 mV |
| 80A | 3055 | White | 作成中 | 110 mV |
| 100A | 3065 | Blue | 作成中 | 100 mV |
| 125A | 3075 | Pink | 作成中 | 100 mV |
| 150A | 3085 | Gray | 作成中 | 100 mV |
| 175A | 3095 | Light brown | 作成中 | 100 mV |
| 200A | 3006 | Violet | 作成中 | 100 mV |
1 定格電流の100%通電時
2 ＊2018年末にフルラインナップ化予定。詳しくは、別途お問い合わせください。
