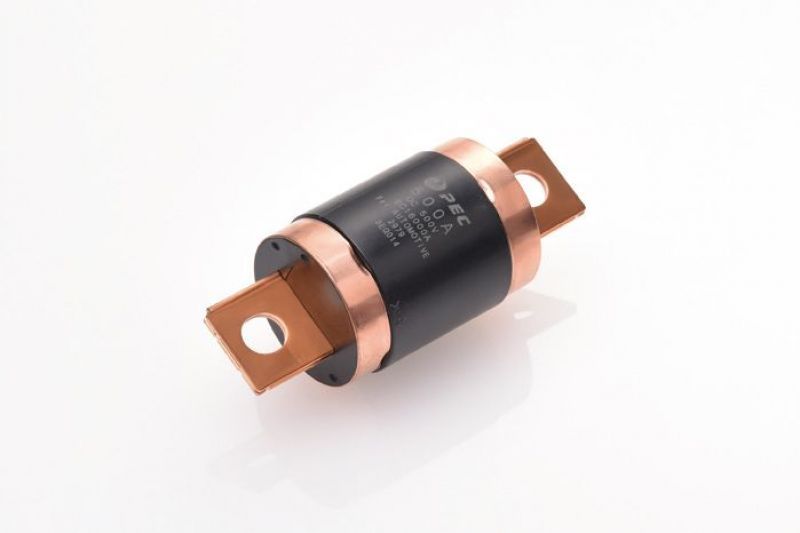

EVFP (Φ38) DC 500V
⼀般仕様
- 定格電圧
- DC500V
- 定格遮断容量
- 30000A
- 推奨トルク
- 12.0±1.0N･m (M8 Bolt)
- 推奨使⽤温度
- -40℃～85℃
- 挿⼊⼒
- -
- 抜き⼒
- -
- 梱包数
- 40個
- 規格
- -
使用温度の詳細は別途お問い合わせください。
溶断特性
| 試験電流（A） | 溶断時間 | |
| 最小 | 最大 | |
| 定格電流の110％ | 4時間 | - |
| 定格電流の200％ | 5秒 | 100秒 |
| 定格電流の300％ | 0.5秒 | 15秒 |
| 定格電流の500％ | - | 1秒 |
ヒューズ特性は使用状況により変化する場合があります。
ラインナップ
| 定格電流(A) | 製品品番 | 締結ボルト | 直径 | 抵抗値 | 電圧降下 |
| 350A | 2976 | M8 | 38 | 0.24 mΩ | 52 mV |
| 400A | 2977 | M8 | 38 | 0.20 mΩ | 52 mV |
| 450A | 2978 | M8 | 38 | 0.17 mΩ | 49 mV |
| 500A | 2979 | M8 | 38 | 0.15 mΩ | 48 mV |
掲載ラインナップ以外でご要望がある場合は、別途お問い合わせください。
