EVFP (Φ30) DC 500V

RoHS ELV
小型・軽量で耐振動性能に優れた自動車用高電圧ヒューズ

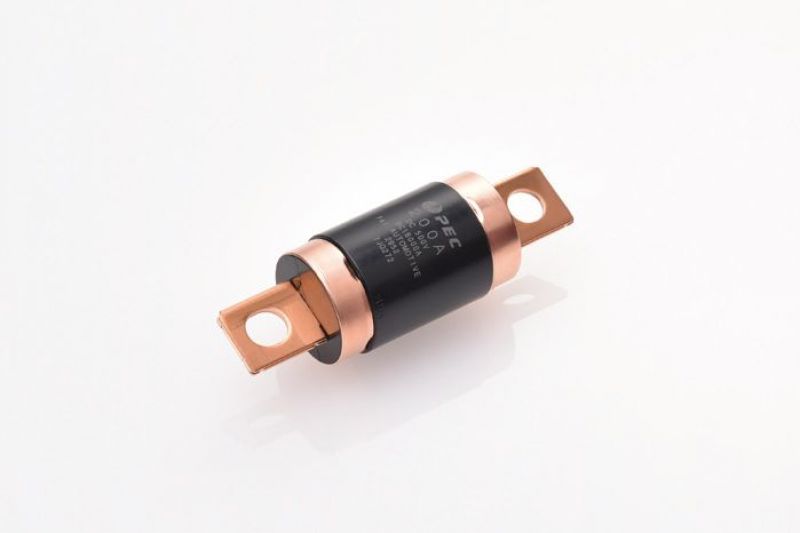

EVFP (Φ30) DC 500V 商品写真

⼀般仕様

定格電圧
DC500V
定格遮断容量
16000A
推奨トルク
6.0±1.0N・m (M6 Bolt)
12.0±1.0N・m (M8 Bolt)
推奨使⽤温度
-40℃~85℃
挿⼊⼒
-
抜き⼒
-
梱包数
80個
規格
-

使用温度の詳細は別途お問い合わせください。

溶断特性

試験電流(A) 溶断時間
最小 最大
定格電流の110% 4時間 -
定格電流の200% 5秒 100秒
定格電流の300% 0.5秒 15秒
定格電流の500% - 1秒

ヒューズ特性は使用状況により変化する場合があります。

ラインナップ

定格電流(A) 製品品番 締結ボルト 直径 抵抗値 電圧降下
150A 2940 M6 30 0.52 mΩ 44.3 mV
175A 2941 M6 30 0.43 mΩ 43.8 mV
200A 2942 M6 30 0.37 mΩ 44.0 mV
225A 2943 M6 30 0.33 mΩ 43.2 mV
250A 2944 M6 30 0.31 mΩ 44.0 mV
300A 2945 M6 30 0.25 mΩ 46.0 mV
150A 2950 M8 30 0.52 mΩ 44.3 mV
175A 2951 M8 30 0.43 mΩ 43.8 mV
200A 2952 M8 30 0.37 mΩ 44.0 mV
225A 2953 M8 30 0.33 mΩ 43.2 mV
250A 2954 M8 30 0.31 mΩ 44.0 mV
300A 2955 M8 30 0.25 mΩ 46.0 mV

1 定格電流の 50% 通電時
2 *掲載ラインナップ以外でご要望がある場合は、別途お問い合わせください。

データシート

図面:2D(PDF)
図面:2D(PDF)(2)
溶断特性:全定格
不使用証明:RoHs
不使用証明:ELV
