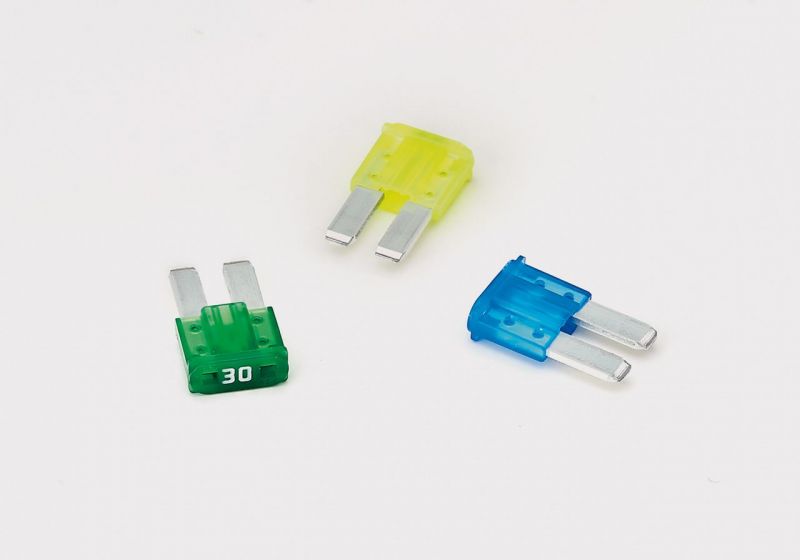

BFSL
⼀般仕様
- 定格電圧
- DC32V
- 定格遮断容量
- 1000A
- 推奨使⽤温度
- -40℃~120℃
- 挿⼊⼒
- -
- 抜き⼒
- -
- 梱包数
- 18,000個
- 規格
- ISO8820-12
使用温度の詳細は別途お問い合わせください。
溶断特性
試験電流(A) | 溶断時間 | |
最小 | 最大 | |
定格電流の110% | 100時間 | - |
定格電流の135% | 0.75秒 | 120秒 |
定格電流の160% | 0.25秒 | 50秒 |
定格電流の200% | 0.15秒 | 5秒 |
定格電流の350% | 0.04秒 | 0.5秒 |
定格電流の600% | 0.02秒 | 0.1秒 |
ヒューズ特性は使用状況により変化する場合があります。
ラインナップ
定格電流(A) | 製品品番 | ハウジングカラー | 抵抗値 | 電圧降下 |
3A | 1168 | Violet | 作成中 | 作成中 |
4A | 1169 | Pink | 作成中 | 作成中 |
5A | 1173 | Tan | 17.3 mΩ | 117 mV |
7.5A | 1174 | Brown | 10.7 mΩ | 109 mV |
10A | 1175 | Red | 7.85 mΩ | 104 mV |
15A | 1176 | Blue | 5.05 mΩ | 100 mV |
20A | 1177 | Yellow | 3.65 mΩ | 95 mV |
25A | 1178 | White(natural) | 2.75 mΩ | 88 mV |
30A | 1179 | Green | 2.18 mΩ | 82 mV |
1 定格電流の100%通電時
2 * 3A・4Aは仕様調整中です。詳しくは別途お問い合わせください。
