EVFC (Φ10.3) DC 950V/1000V

RoHS ELV
DC 950V/1000V に対応する電動コンプレッサー、DC/DCコンバーター等補機回路保護用ヒューズ

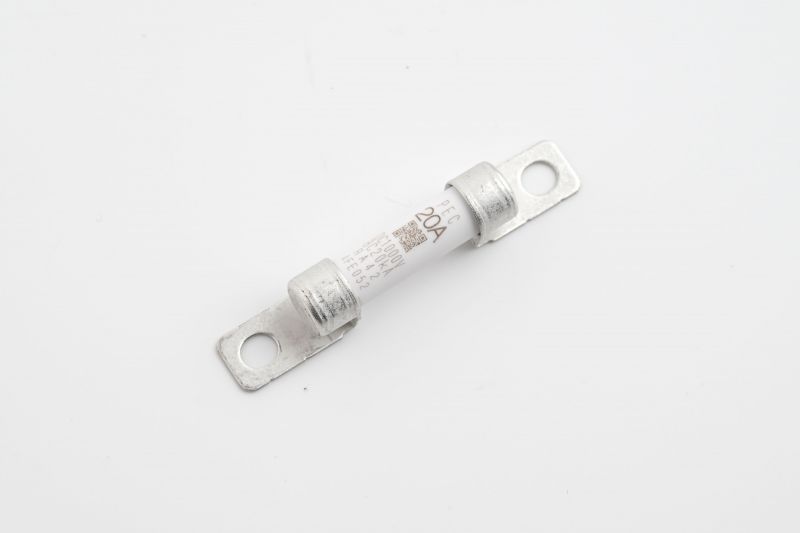

EVFC (Φ10.3) DC 950V/1000V 商品写真

⼀般仕様

定格電圧
DC1000V (10A,20A,30A)
DC950V (40A, 50A)
定格遮断容量
20000A
推奨トルク
4.5±1.0N・m (M5 Bolt)
推奨使⽤温度
-40℃~100℃
挿⼊⼒
-
抜き⼒
-
梱包数
240個
規格
-

使用温度の詳細は別途お問い合わせください。

溶断特性

溶断特性の詳細についてお問い合わせください。

ヒューズ特性は使用状況により変化する場合があります。

ラインナップ

定格電流(A) 製品品番 締結ボルト 直径 抵抗値 電圧降下
10A RA41 M5 10.3 - mΩ - mV
20A RA42 M5 10.3 - mΩ - mV
30A RA43 M5 10.3 - mΩ - mV
40A RA44 M5 10.3 - mΩ - mV
50A RA45 M5 10.3 - mΩ - mV

定格電流の50%通電時
*掲載ラインナップ以外でご要望がある場合は、別途お問い合わせください。
*基板付けタイプは仕様調整中です。詳しくは、別途お問い合わせください。
