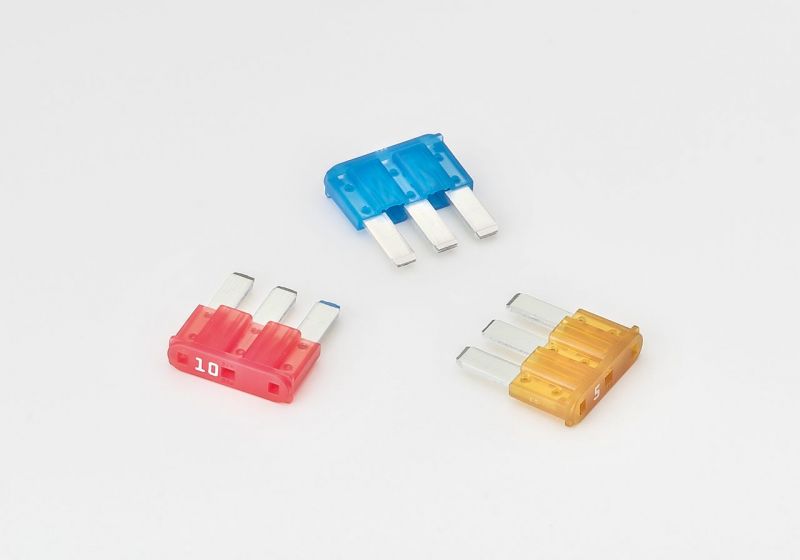

BFSL-3
⼀般仕様
- 定格電圧
- DC32V
- 定格遮断容量
- 1000A
- 推奨使⽤温度
- -40℃～120℃
- 挿⼊⼒
- -
- 抜き⼒
- -
- 梱包数
- 10,000個
- 規格
- ISO8820-13
使用温度の詳細は別途お問い合わせください。
溶断特性
| 試験電流（A） | 溶断時間 | |
| 最小 | 最大 | |
| 定格電流の110％ | 100時間 | - |
| 定格電流の135％ | 0.75秒 | 120秒 |
| 定格電流の160％ | 0.25秒 | 50秒 |
| 定格電流の200％ | 0.15秒 | 5秒 |
| 定格電流の350％ | 0.04秒 | 0.5秒 |
| 定格電流の600％ | 0.02秒 | 0.1秒 |
ヒューズ特性は使用状況により変化する場合があります。
ラインナップ
| 定格電流(A) | 製品品番 | ハウジングカラー | 抵抗値 | 電圧降下 |
| 5A | 1183 | Tan | 16.9 mΩ | 110 mV |
| 7.5A | 1184 | Brown | 10.6 mΩ | 104 mV |
| 10A | 1185 | Red | 7.94 mΩ | 104 mV |
| 15A | 1186 | Blue | 5.07 mΩ | 97 mV |
定格電流の100%通電時
