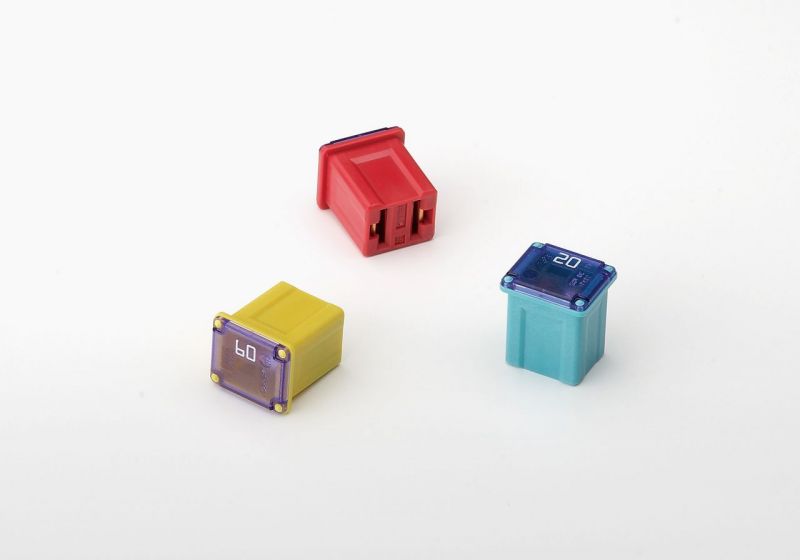

SBFC-LPJ
⼀般仕様
- 定格電圧
- DC58V
- 定格遮断容量
- 1000A
- 推奨トルク
- -
- 推奨使⽤温度
- -40℃～120℃
- 挿⼊⼒
- 44.1N以下
- 抜き⼒
- 9.8～24.5N
- 梱包数
- 2,000個
- 規格
- ISO8820-4
使用温度の詳細は別途お問い合わせください。
溶断特性
| 試験電流（A） | 溶断時間 | |
| 最小 | 最大 | |
| 定格電流の110％ | 100時間 | - |
| 定格電流の135％ | 60秒 | 1800秒 |
| 定格電流の200％ | 5秒 | 60秒 |
| 定格電流の350％ | 0.2秒 | 7秒 |
| 定格電流の600％ | 0.04秒 | 1秒 |
ヒューズ特性は使用状況により変化する場合があります。
ラインナップ
| 定格電流(A) | 製品品番 | ハウジングカラー | 抵抗値 | 電圧降下 |
| 20A | 3422 | Light blue | 4.3 mΩ | 103 mV |
| 25A | 3472 | White | 3.5 mΩ | 106 mV |
| 30A | 3432 | Pink | 3 mΩ | 103 mV |
| 40A | 3442 | Green | 1.9 mΩ | 92 mV |
| 50A | 3452 | Red | 1.5 mΩ | 92 mV |
| 60A | 3462 | Yellow | 1.2 mΩ | 93 mV |
定格電流の100%通電時
