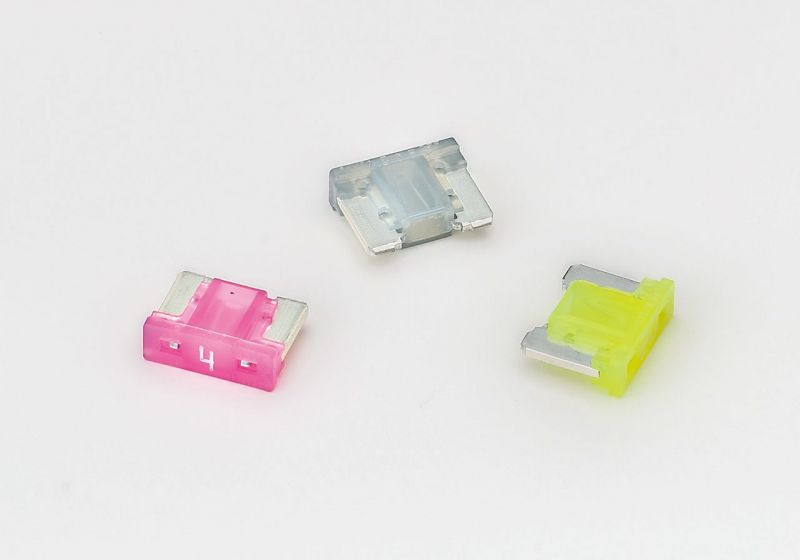

BFLP
⼀般仕様
- 定格電圧
- DC58V
- 定格遮断容量
- 1000A
- 推奨使⽤温度
- -40℃～120℃
- 挿⼊⼒
- -
- 抜き⼒
- -
- 梱包数
- 20,000個
- 規格
- ISO8820-9
使用温度の詳細は別途お問い合わせください。
溶断特性
| 試験電流（A） | 溶断時間 | |
| 最小 | 最大 | |
| 定格電流の110％ | 100時間 | - |
| 定格電流の135％ | 0.75秒 | 600秒 |
| 定格電流の160％ | 0.25秒 | 50秒 |
| 定格電流の200％ | 0.15秒 | 5秒 |
| 定格電流の350％ | 0.04秒 | 0.5秒 |
| 定格電流の600％ | 0.02秒 | 0.1秒 |
ヒューズ特性は使用状況により変化する場合があります。
ラインナップ
| 定格電流(A) | 製品品番 | ハウジングカラー | 抵抗値 | 電圧降下 |
| 2A | 1190 | Gray | 46.6 mΩ | 126 mV |
| 3A | 1191 | Violet | 33.7 mΩ | 137 mV |
| 4A | 1192 | Pink | 20.6 mΩ | 109 mV |
| 5A | 1193 | Tan | 16.5 mΩ | 115 mV |
| 7.5A | 1194 | Brown | 10.2 mΩ | 105 mV |
| 10A | 1195 | Red | 7.38 mΩ | 104 mV |
| 13A | BB37 | Pale orange | 5.5 mΩ | 117 mV |
| 15A | 1196 | Blue | 4.55 mΩ | 97 mV |
| 17A | BB38 | Light blue | 4.0 mΩ | 106 mV |
| 20A | 1197 | Yellow | 3.25 mΩ | 94 mV |
| 25A | 1198 | White(natural) | 2.50 mΩ | 93 mV |
| 30A | 1199 | Green | 1.94 mΩ | 88 mV |
定格電流の100%通電時
