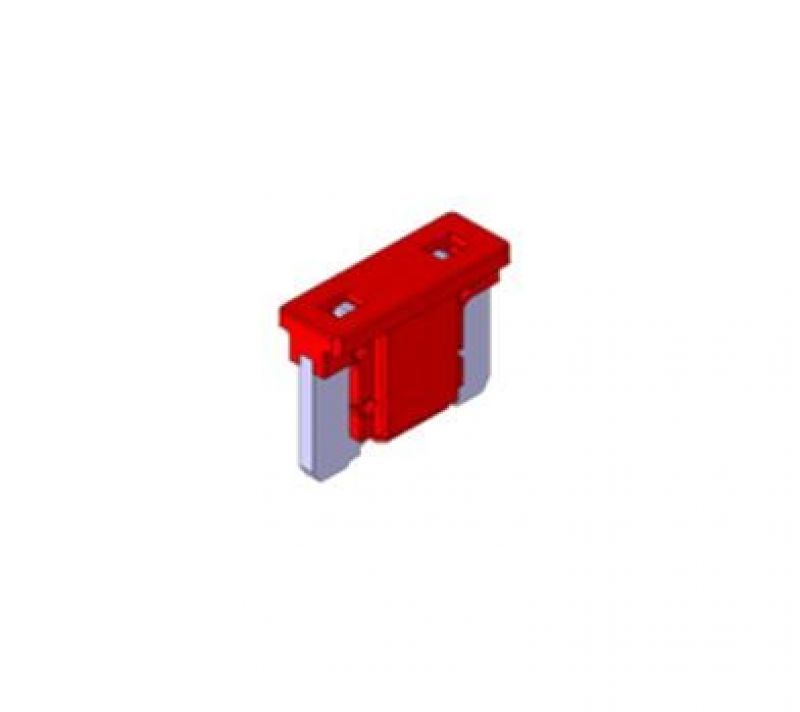

BFB1
⼀般仕様
- 定格電圧
- DC32V
- 定格遮断容量
- 1000A
- 推奨トルク
- -
- 推奨使⽤温度
- -40℃~120℃
- 挿⼊⼒
- -
- 抜き⼒
- -
- 梱包数
- 24,000個
使用温度の詳細は別途お問い合わせください。
溶断特性
| 試験電流（A） | 溶断時間 | |
| 最小 | 最大 | |
| 定格電流の110％ | 100時間 | - |
| 定格電流の135％ | 0.75秒 | 120秒 |
| 定格電流の160％ | 0.25秒 | 50秒 |
| 定格電流の200％ | 0.15秒 | 5秒 |
| 定格電流の350％ | 0.04秒 | 0.5秒 |
| 定格電流の600％ | 0.02秒 | 0.1秒 |
ヒューズ特性は使用状況により変化する場合があります。
ラインナップ
| 定格電流(A) | 製品品番 | ハウジングカラー | 抵抗値 | 電圧降下 |
| 2A | BF00 | Gray | - mΩ | - mV |
| 3A | BF01 | Violet | - mΩ | - mV |
| 4A | BF02 | Pink | - mΩ | - mV |
| 5A | BF03 | Tan | - mΩ | - mV |
| 7.5A | BF04 | Brown | - mΩ | - mV |
| 10A | BF05 | Red | - mΩ | - mV |
| 15A | BF06 | Blue | - mΩ | - mV |
| 20A | BF07 | Yellow | - mΩ | - mV |
| 25A | BF08 | White | - mΩ | - mV |
| 30A | BF09 | Green | - mΩ | - mV |
1 定格電流の100%通電時
2 掲載されていない内容に関しては別途お問い合わせください。
